ドラグサウンドチューンをやってみた!実行編[14バルケッタBB 301HG]

GWに注文した

17バルケッタの部品が届きました!

f:id:TypeB:20180512152748j:plain

ということで、14バルケッタBB301HG

ドラグサウンドチューンやります(゚∀゚)

準備物

洗浄用品

 ・パーツクリーナー

 ・ペーパータオル

工具類

 ・ドライバ(1mm)

 ・ピンセット

 ・電動ドリル

 ・万力

メンテ用品

 ・ドラグ用グリス(DG01)

 ・ギア用グリス(DG04)

交換部品

 ・17バルケッタ301HGの23番~28番

作業工程

1.ハンドル外します。

リールに付属されているリールレンチを使って

ハンドル取ります。

f:id:TypeB:20180512153618j:plain

2.本体カバー外します。

ネジは合計4本外せばカバーが取れました。

なんか部品が飛んでいかないか心配でしたが

特に問題なく開きました!

f:id:TypeB:20180512153649j:plain

3.ドライブギアを外します。

ドライブギアをゆっくりと引き抜きます。

汚れもそれほどないですね。

f:id:TypeB:20180512153737j:plain

今回交換するのはドライブギアの外側部分です。

f:id:TypeB:20180512154326j:plain

4.穴あけ準備

ドライブギアに17バルケッタの部品を仮置きすると

こんな感じです。ドラグワッシャが小さくなるので

ドラグ力が落ちるような気もするが・・・

f:id:TypeB:20180512154411j:plain

紙で型取りして位置をプロットします。

f:id:TypeB:20180512154454j:plain

念のため、ドラグ音出シラチェットにも型紙を

おいて確認しました。

おそらく大丈夫と思います・・・(^-^;

f:id:TypeB:20180512154507j:plain

5.ドライブギアに穴あけ

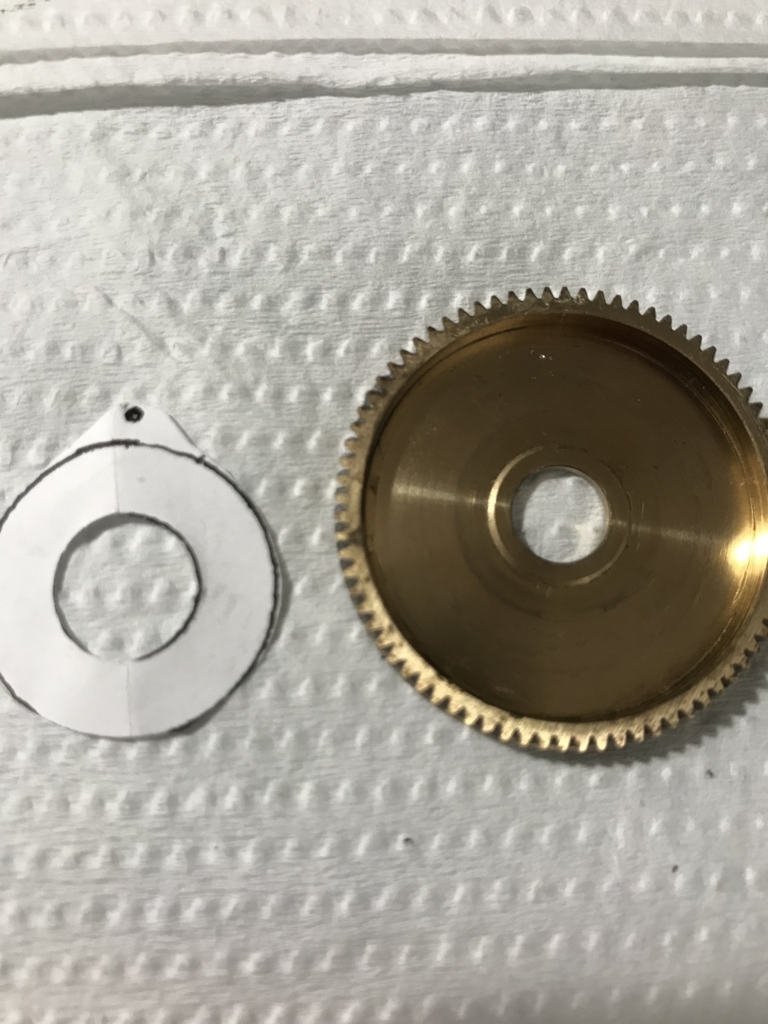

型紙のプロット位置に合わせてドライブギアに

印をつけます。ドライバの先を使って力込めれば

うっすらですが印が残りました。

f:id:TypeB:20180512154610j:plain

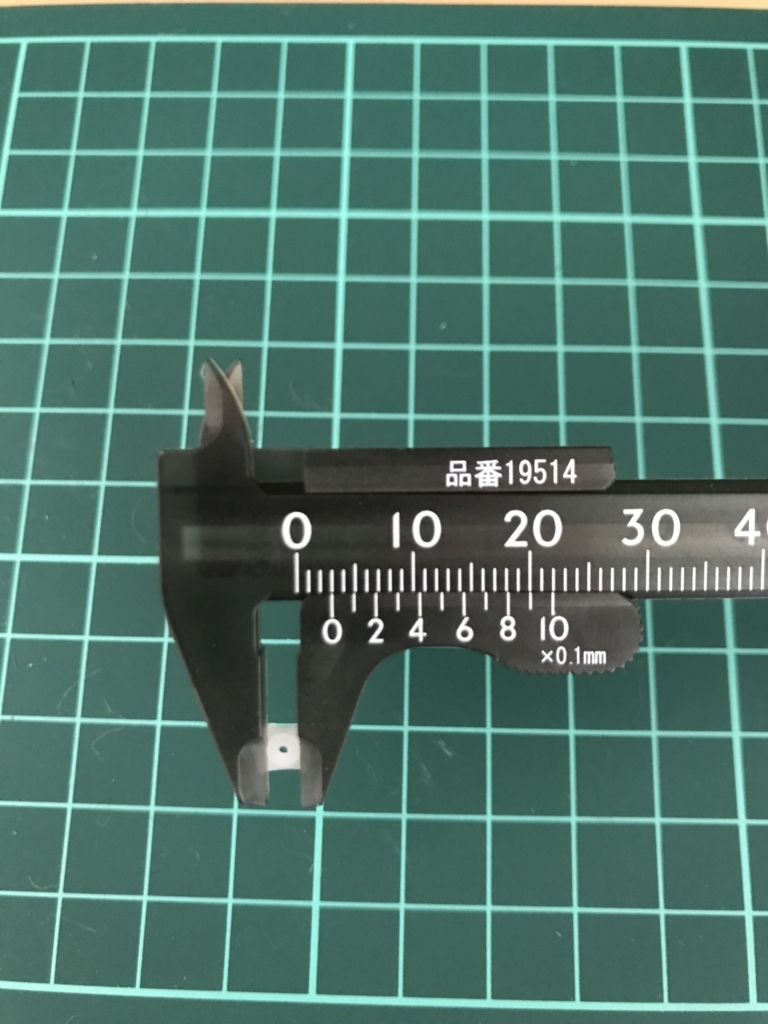

開ける穴の大きさですがドラグバネホルダー側を

図ってみると3mmでした。

f:id:TypeB:20180512155955j:plain

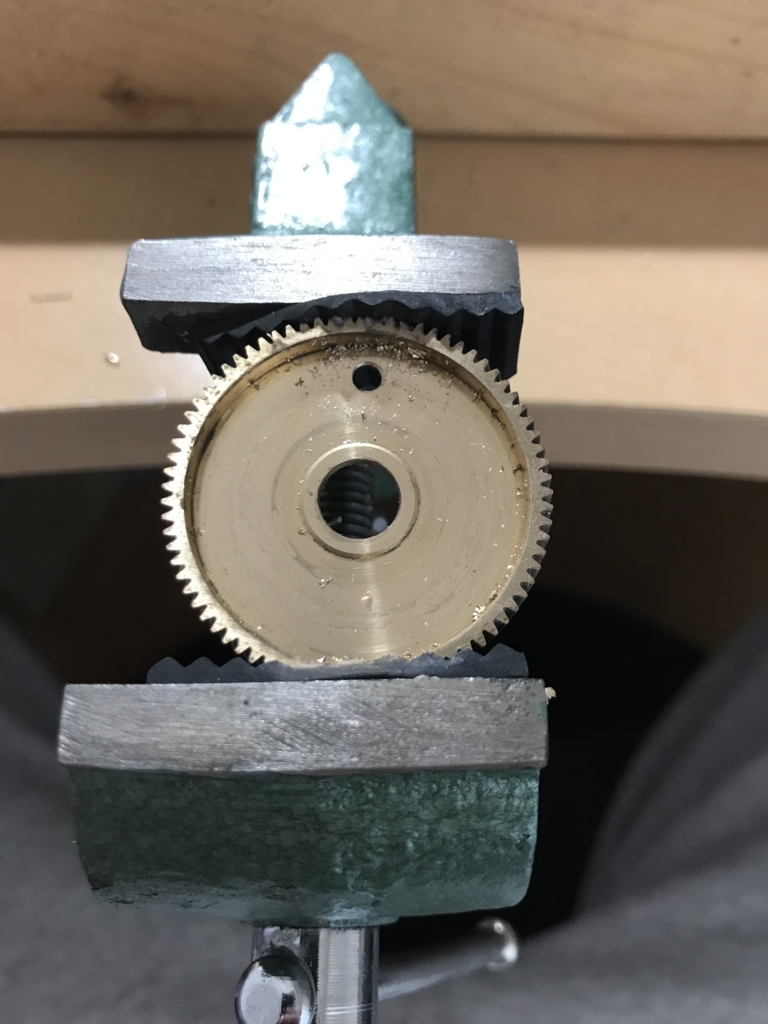

いざ穴あけ!

電ドリで3mmの穴をあけます。

思ったよりも固くなかったです。

f:id:TypeB:20180512154646j:plain

6.穴位置のチェック

お!いい感じにハマった気がしたのですが

ワッシャーが少しずれてます・・・(;'∀')

f:id:TypeB:20180512154741j:plain

バネホルダーを逆向けにつけると・・・

ワッシャーがいい感じにハマりました。

一旦、バネホルダー逆向けでいってみます。

f:id:TypeB:20180512154821j:plain

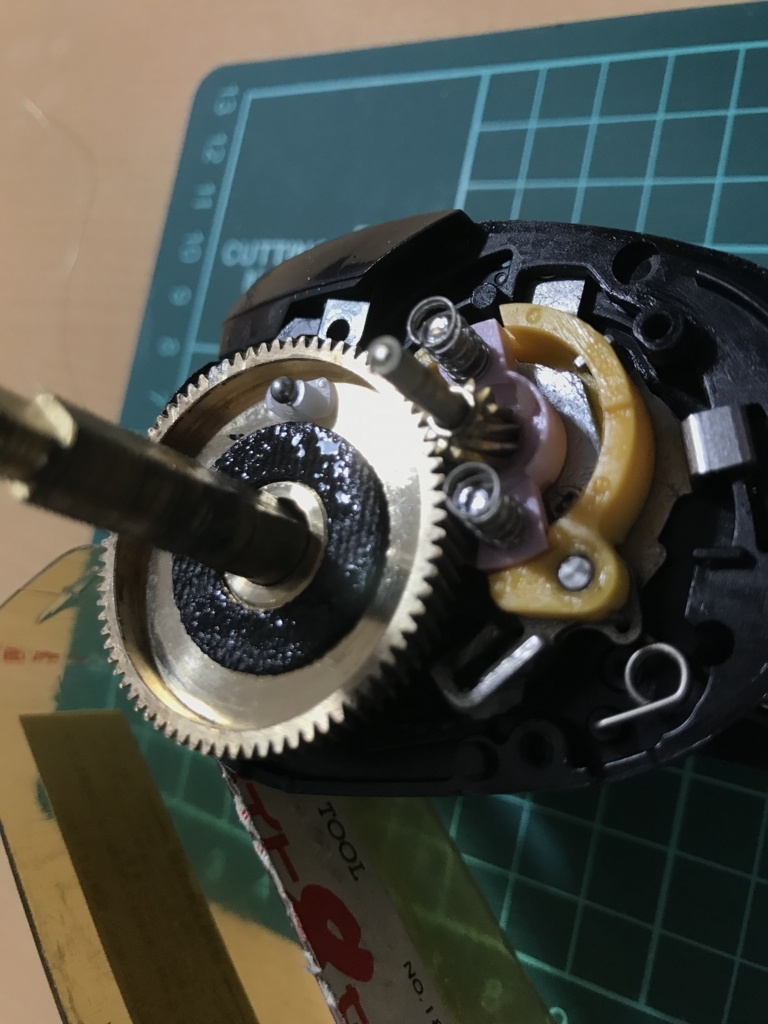

7.組立て

ドラググリスを塗りこみながら

組立てていきます。

f:id:TypeB:20180512154856j:plain

ピンとバネが小さいので慎重に組立てました。

f:id:TypeB:20180512154932j:plain

ひとまず完成!!!

f:id:TypeB:20180512155014j:plain

さっそくドラグ音を聞いてみます!!

ドラグゆるめ、糸を引き出してみると~

「ジジジ、ジジジジ、ジィーーー」と

ドラグ音が鳴りました(゚∀゚)

しかし、スプールを指で止めて

ハンドルを回してみると、ドラグ音はするのですが

少し巻きに引っかかりがあるような感じがします。

もしやバネホルダを逆向けにしているから

シラチェットに干渉しているのではと思ったので

再度分解!!

バネホルダを通常の向きに取り付けました。

f:id:TypeB:20180512154741j:plain

再度組立てなおし、確認すると

ドラグ音良好、巻き心地も問題なし!!

ということで、ドラグサンドチューン完了です!

f:id:TypeB:20180512155043j:plain

穴開けるポイントがもう少し外側に

開けないと駄目だったかもしれませんね~

気になる点

・ドラグ力は大丈夫??

ワッシャーが小さくなっているのでドラグが弱く

なっていないか少し心配ですね。

基本イカ用のリールなのでガチガチに絞ることは

ありませんが要確認です。

ラインが0.6号なのでドラグチェッカーを使って

確認できるかなぁ~



・ドラグ音ってこんな感じ??

DSチューンしたもののドラグ音が正解なのか

わからないので釣具や行って17バルケッタの

ドラグ音を確認しようっと('ω')ノ



DSチューンにかかった費用は

部品代¥1,600(税抜き)でした!!

ドラグ音の仕組みも理解できたので

大満足ですね(゚∀゚)



参考にさせて頂いたブログの方々

ありがとうございました('◇')ゞ



キャタリナBJ、炎月BBもDSチューン

したいなぁ~~~

改造は自己責任で(´∀`)
