ツインパワーSWのドラグメンテナンスをやってみた[シマノ15ツインパワーSW8000]

先般の釣行で、根がかってしまい

ツインパSWのドラグがギーギーと

鳴りまくったので、リベンジ釣行前に

ドラグメンテナンスをやってみました。

(大物釣ってドラグメンテしたかった…)

※注意※

素人がやっている自己満足です。決して正しいやり方ではないかもしれませんのであしからず。

準備するもの

ざっとこんな感じです。

 ・メンテするドラグ

 ・ドラグ分解工具

 ・ドラググリス(DG-01)

 ・ピンセット

 ・ペーパータオル

 ・パーツクリーナー

 ・トレーや瓶があると便利

ツインパSWドラグメンテ

ドラグ状態確認

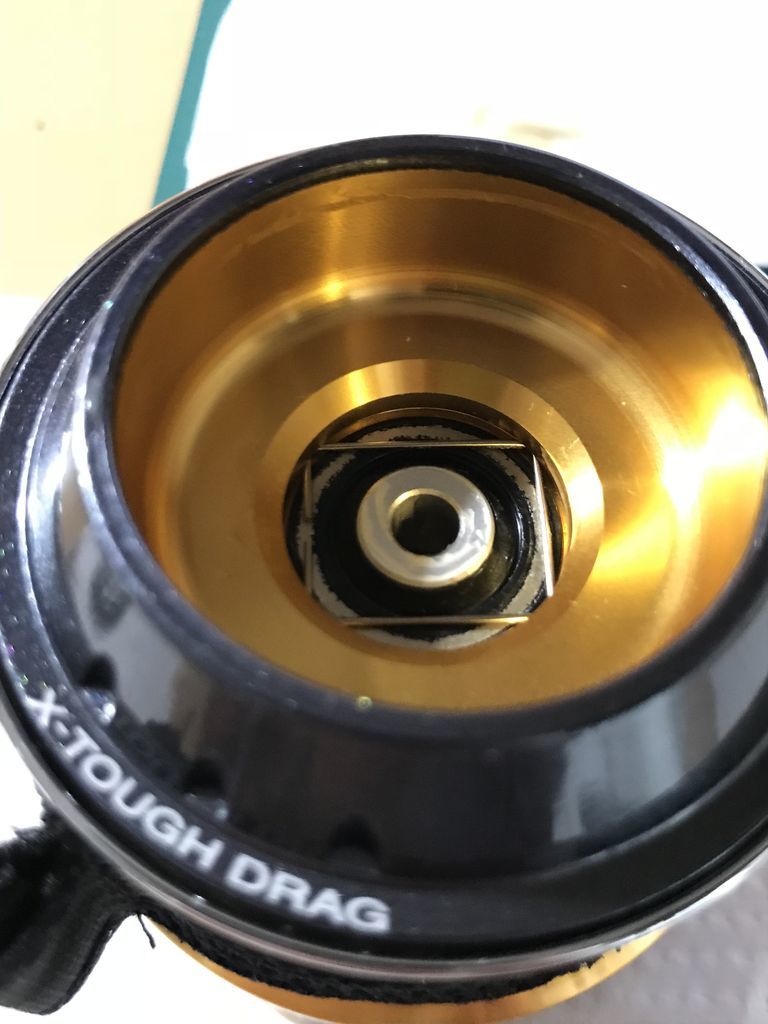

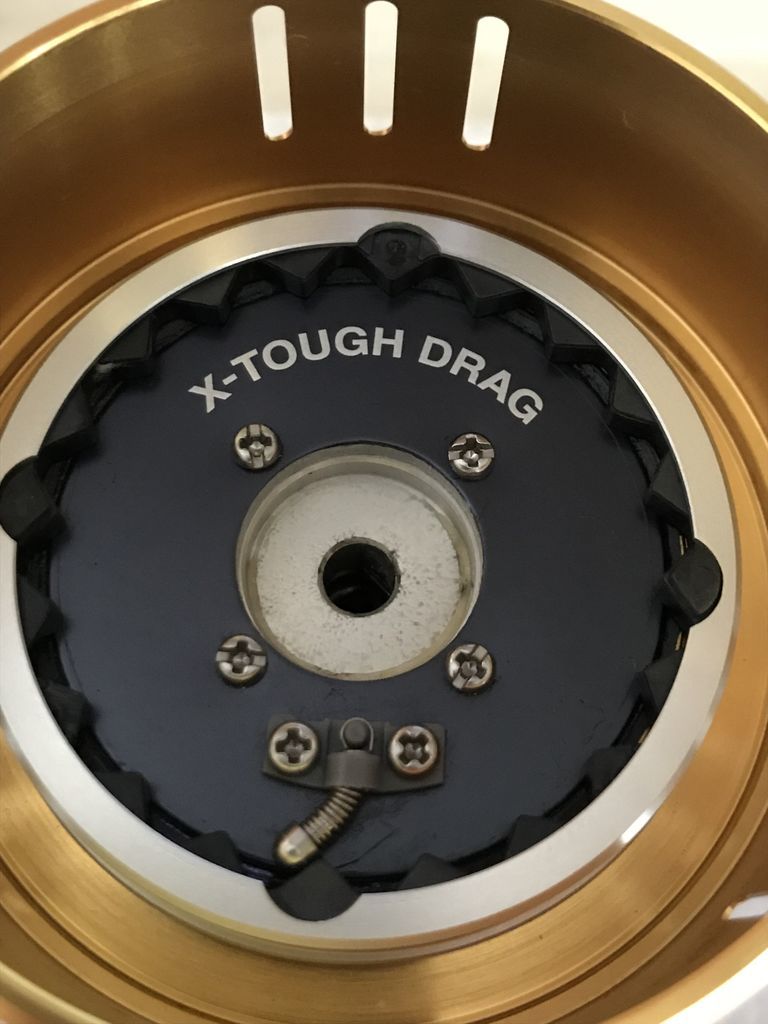

ドラグ上部の状態

ドラグが削れた粉がついているのか

黒くなっているような気がします。

ツインパSWドラグ

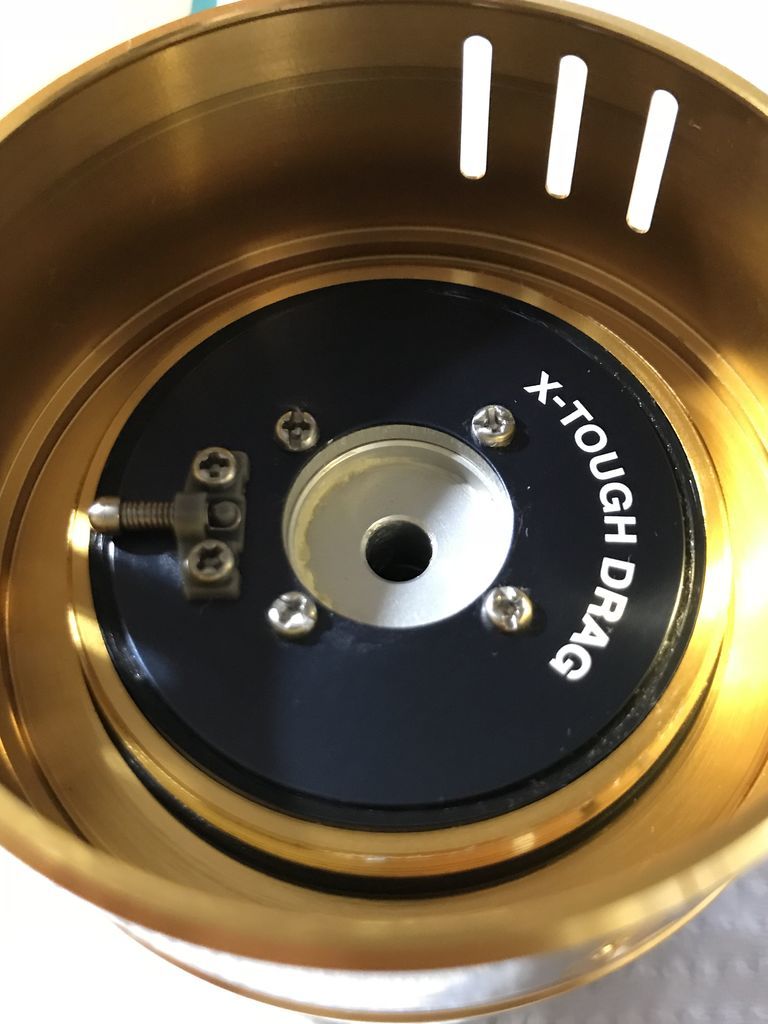

ドラグ下部の状態

ドラググリスがにじみ出ている感じですかね。

ツインパSWドラグ

いざ分解!!

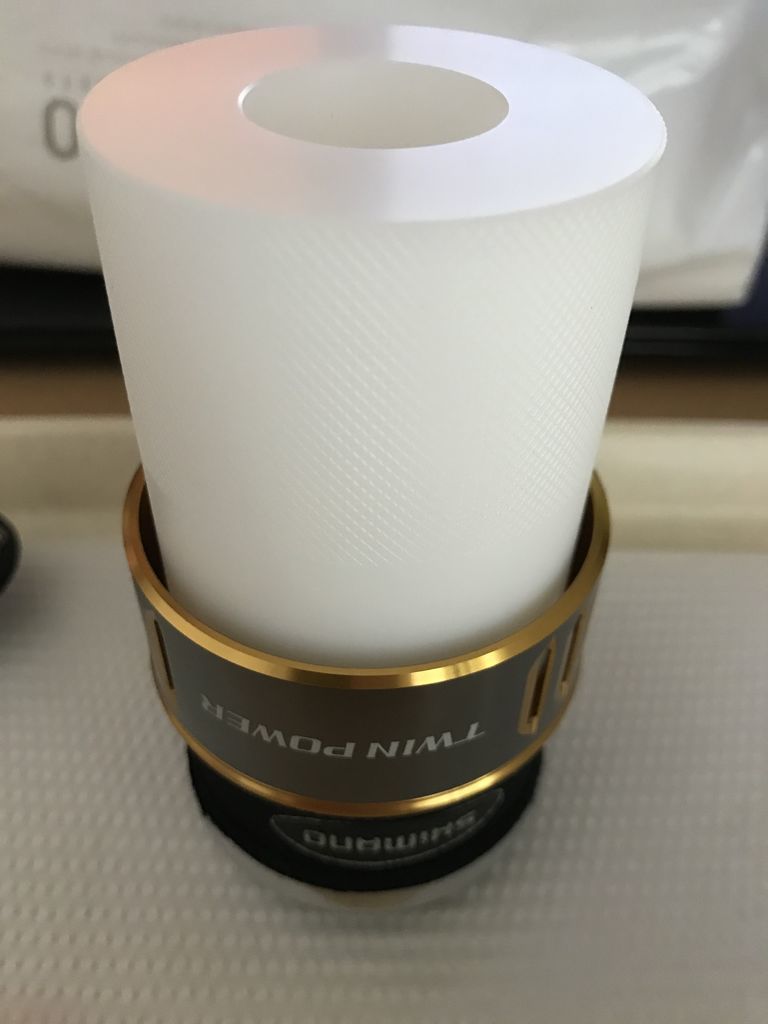

ドラグ分解工具を下部に突っ込みます。

回すとドラグ音がギーギー鳴りますが

そのまま回します。

ツインパSWドラグ

するとドラグカバーが外れてました(゚∀゚)

ツインパSWドラグ

ピンセットでそろりと分解するとパーツが外れます。

ツインパSWドラグ

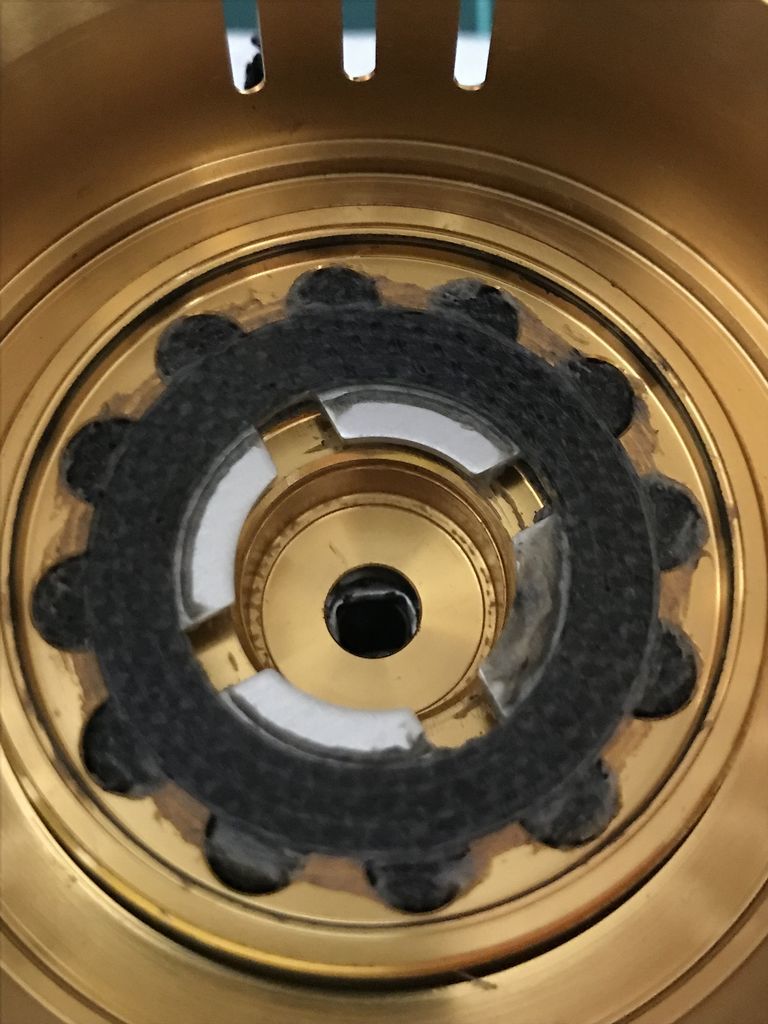

おぉ~カーボンワッシャが見えました。

それほど汚れていませんが、ドラググリスが

若干固くなっている気がします。

ツインパSWドラグ

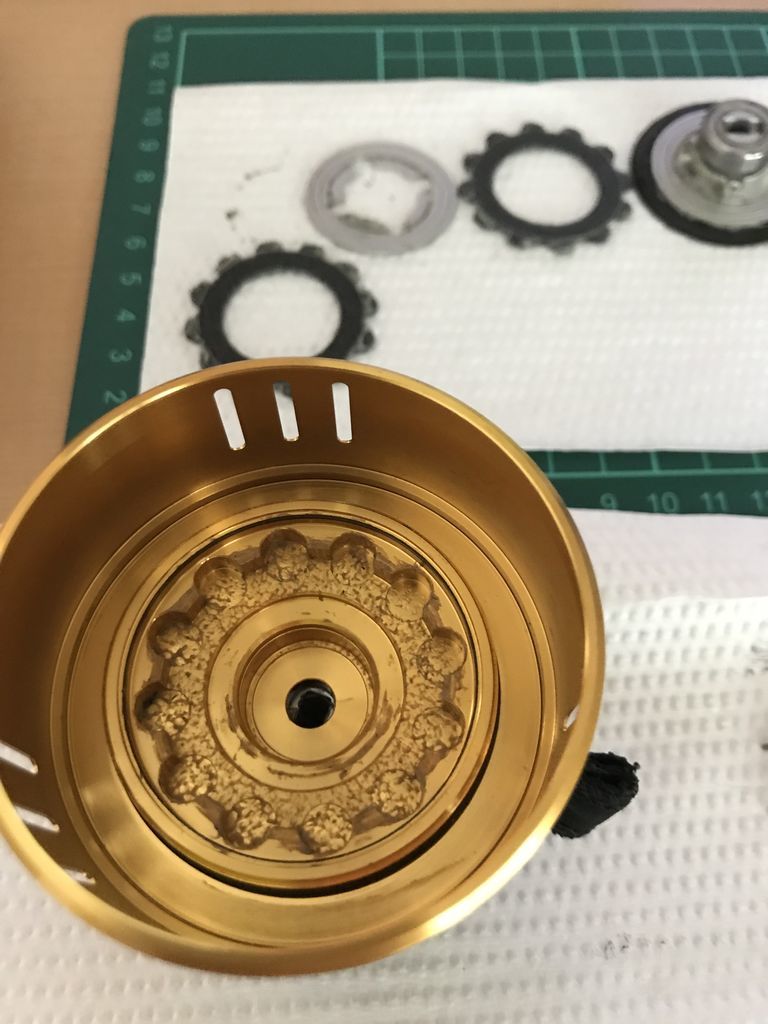

慎重にカーボンワッシャーを剥がして分解します。

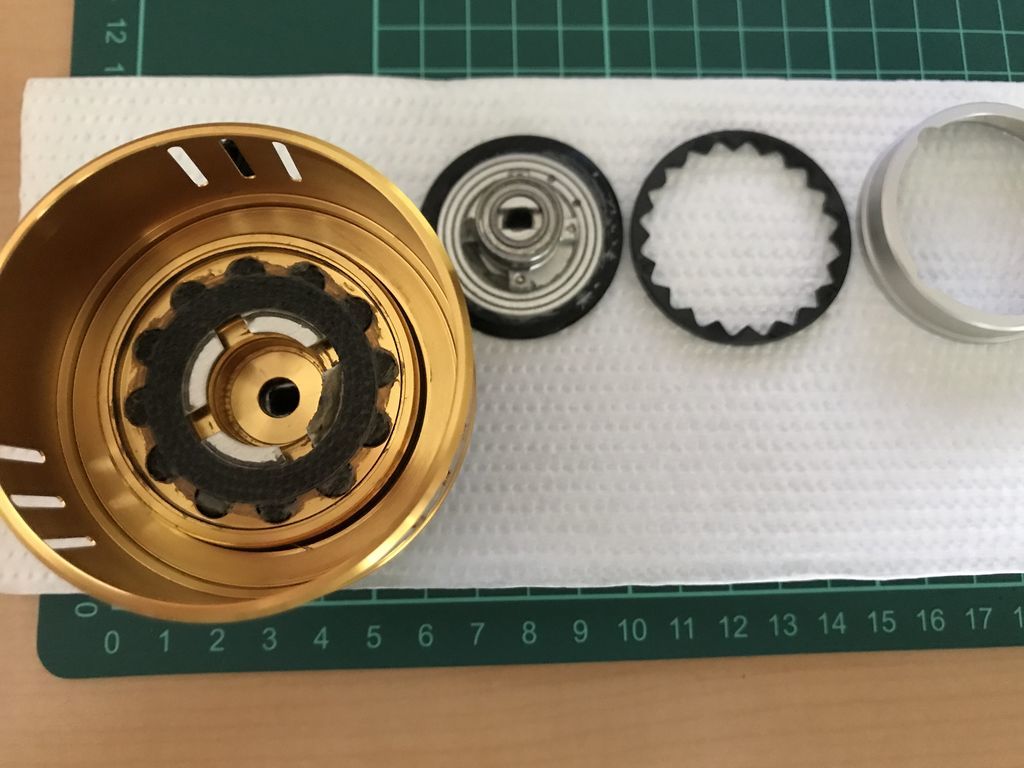

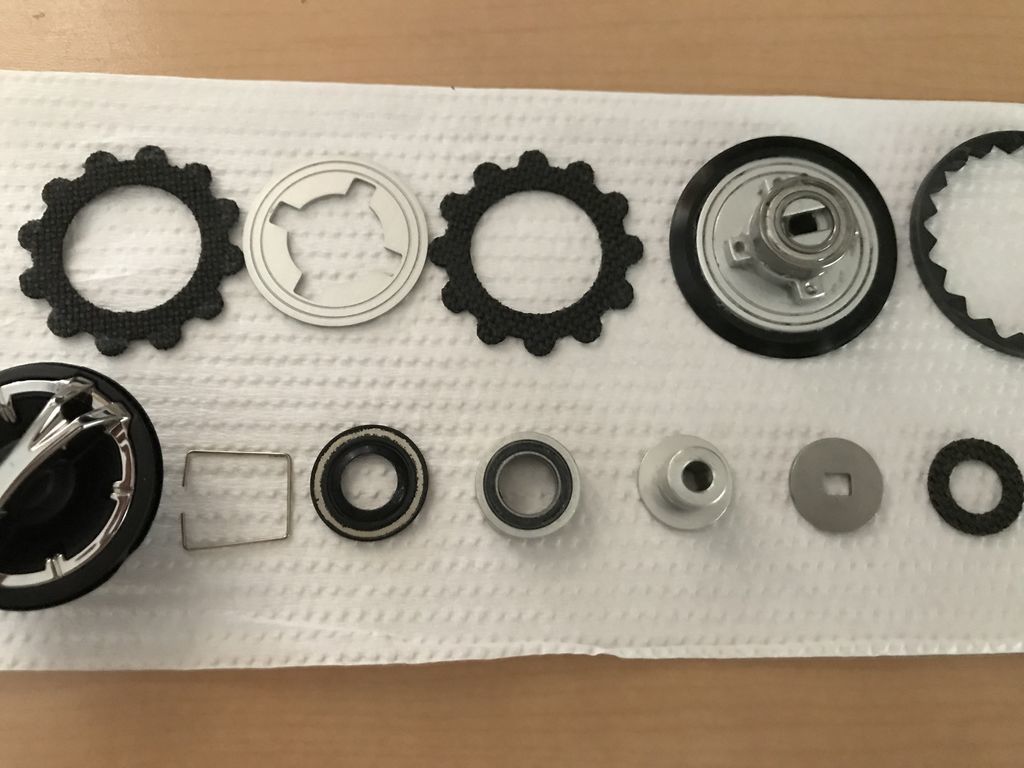

下部のパーツが全て取れました!

ツインパSWドラグ

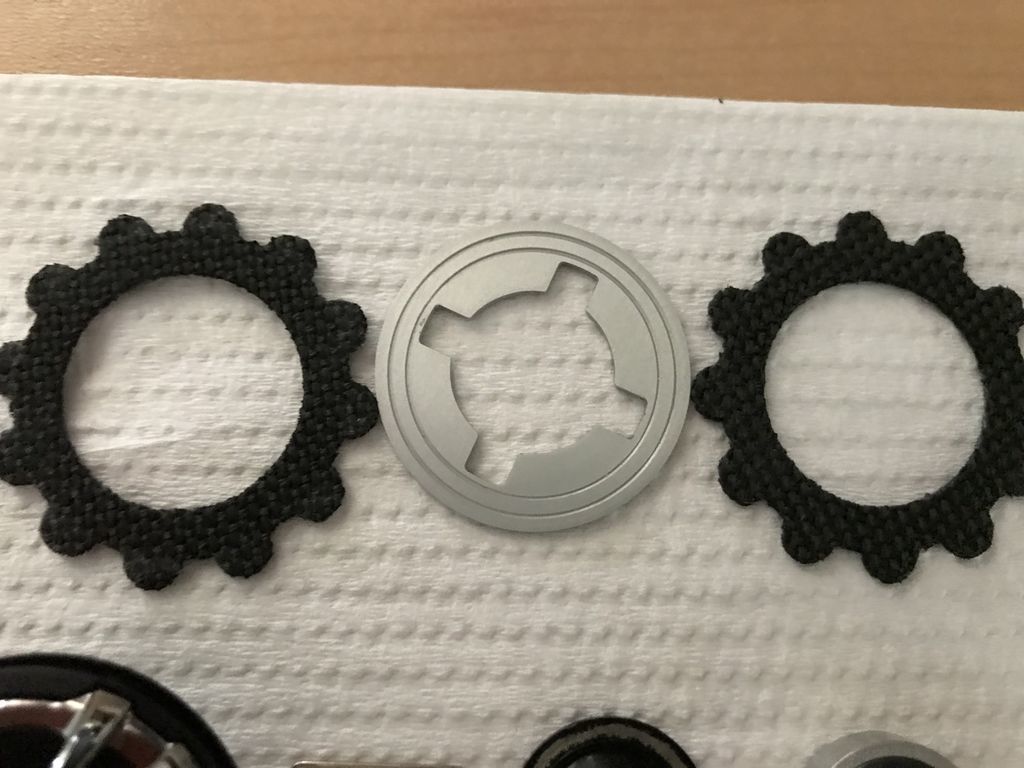

ツインパSWのカーボンワッシャーはゴーヤの輪切り

みたいな形してるんですねぇ~('ω')ノ

大きめのベアリングが1つ入ってました。

ツインパSWドラグ

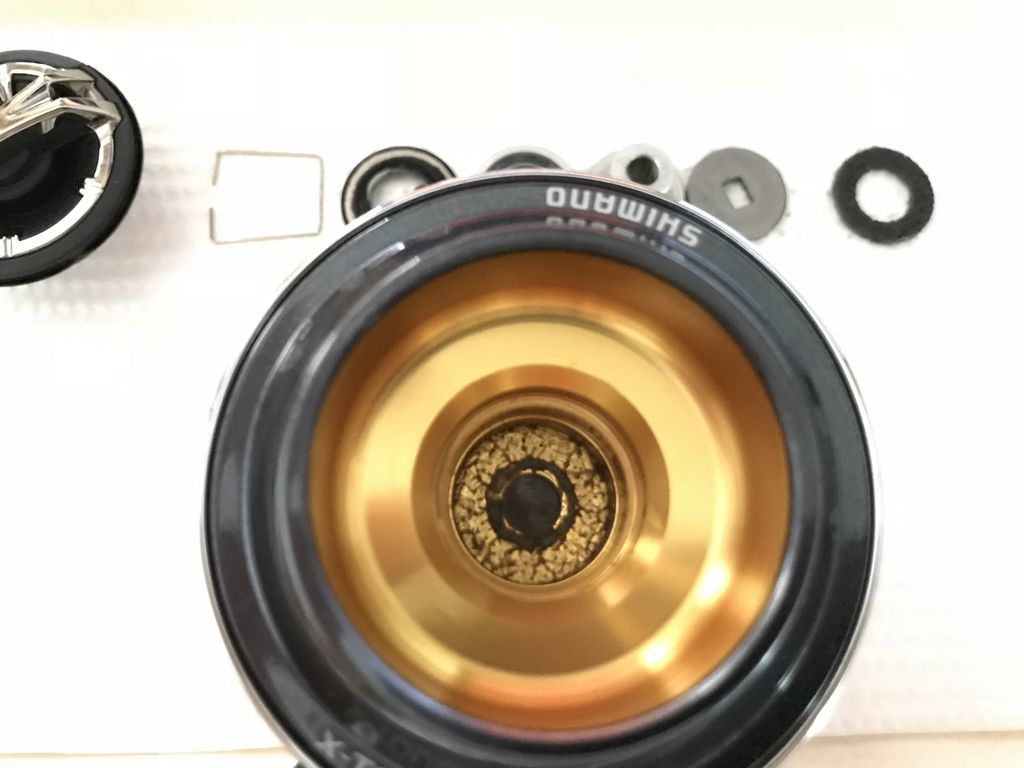

つづいて、上部の分解です。

こちらはピンセットで部品をゆっくりと外していけば

すべて取れました。結構汚れている・・・

ツインパSWドラグ

上部にも小さいカーボンワッシャーが入ってました。

ベアリングも1つ入ってますね~

ツインパSWドラグ

いざ洗浄!!

パーツ分解はすべてできたので

洗浄していきます!

パーツクリーナを吹きかけた綿棒で

キュッキュッ擦っていきます(;'∀')

キレイになってきたぁ~(゚∀゚)

ツインパSWドラグ
ツインパSWドラグ

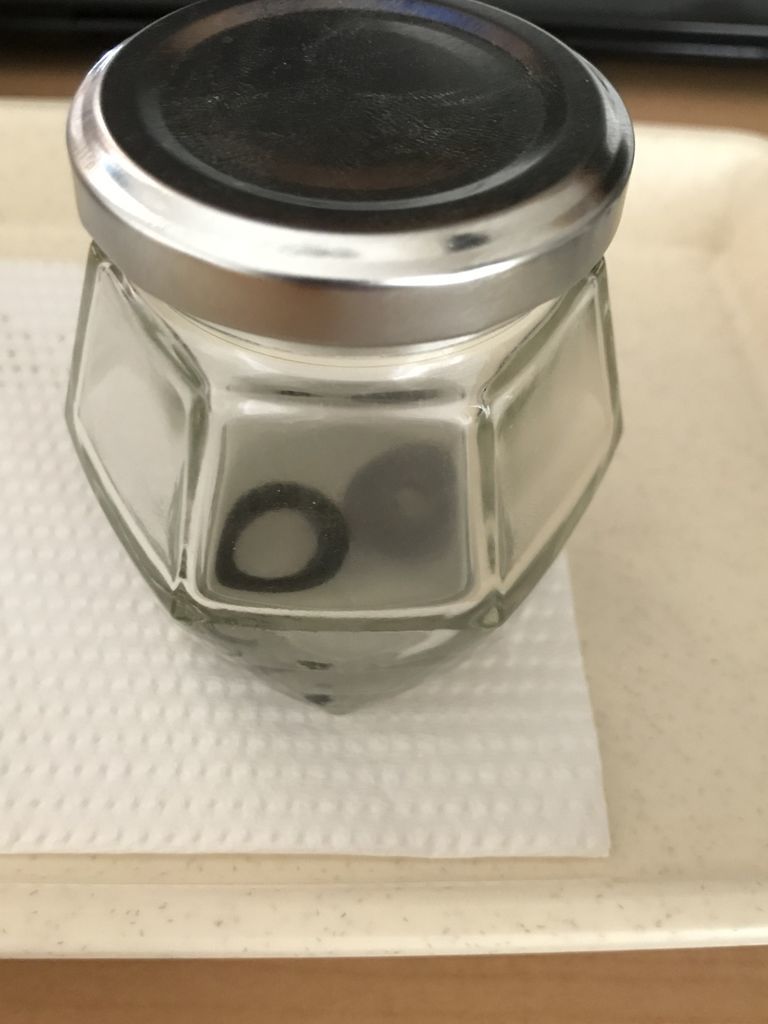

次に上部に入っていたカーボンワッシャーと

それに付随していた座金を瓶詰めし

パーツクリーナーで洗浄します!

黒い粉が出てきますよ(゚Д゚;)

ツインパSWドラグ

下部のカーボンワッシャーは瓶に入らなかったので

パーツクリーナーを噴きつけ、ペーパータオルで

ふき取りました。他の部品は余分なグリスを

綿棒でふき取りました!

ツインパSWドラグ

ワッシャー類もキレイになったぁ~(゚∀゚)

こちらは上部のワッシャー類

ツインパSWドラグ

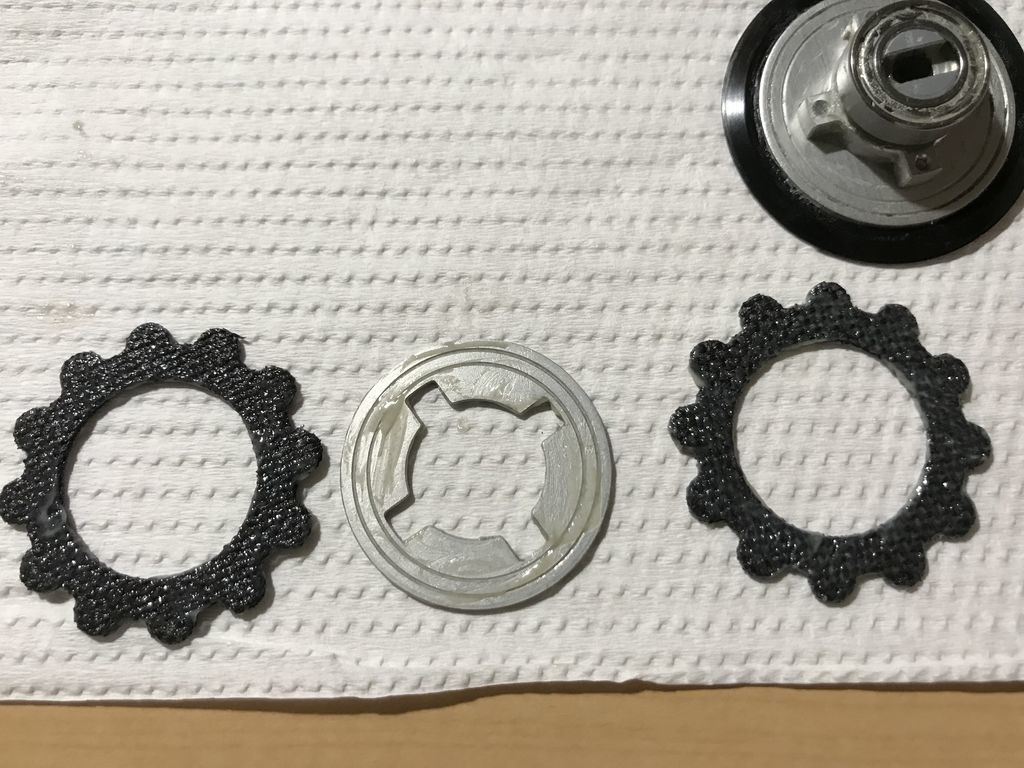

こちらは下部のワッシャー類

まだ、ワッシャーがすり減るほど使ってませんね・・・

ツインパSWドラグ

いざ組立て!

組立て時は、裏表があるパーツじゃないかを

注視しながら展開図も参考にして組み立てをします。

ワッシャー、座金にグリスを塗りこみ

上部は裏表は特になさそうなので順番に組立てました。

黒い粉が吹ているようなものは元々のようでした。

ツインパSWドラグ

つづいて下部の組み立てです。

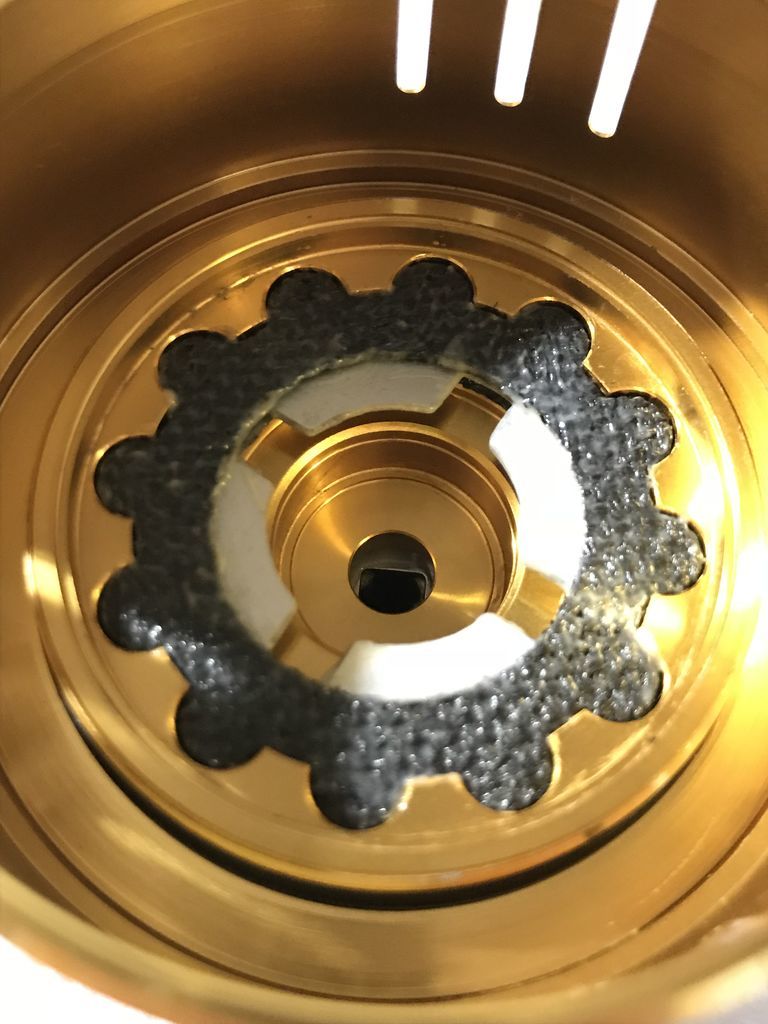

カーボンワッシャーなどにグリスを塗りこみます。

ツインパSWドラグ

順番にピンセットで丁寧にはめ込んでいきます。

ツインパSWドラグ

さらにパーツをはめ込み~

ツインパSWドラグ

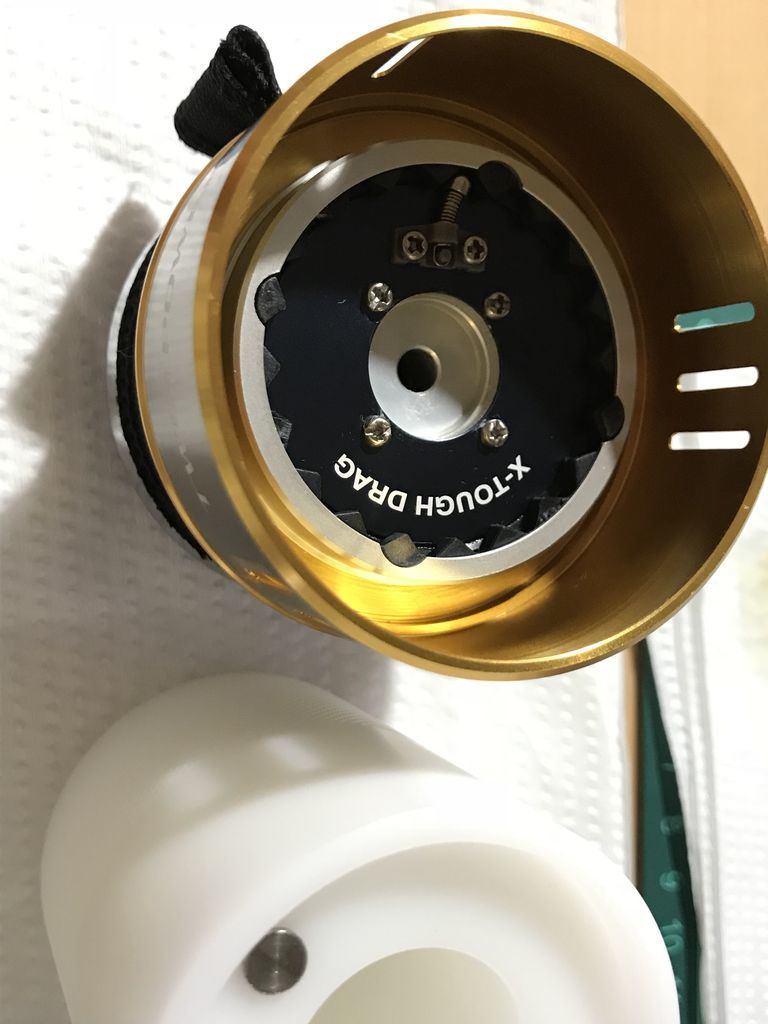

ドラグカバーを取り付け工具で締め込みます

音出しピンが当たる黒いギザギザのワッカだけ

裏表があるので注意が必要ですね(゚∀゚)

ツインパSWドラグ

最後のチェック

組立てが終われば最終チェックです。

リールに食い込んで、ドラグを締め込みます。

で、ドラグを手で回しても動かなければ

ドラグが効いているのでいったんOKかと思います!

これで完成ですね(゚∀゚)

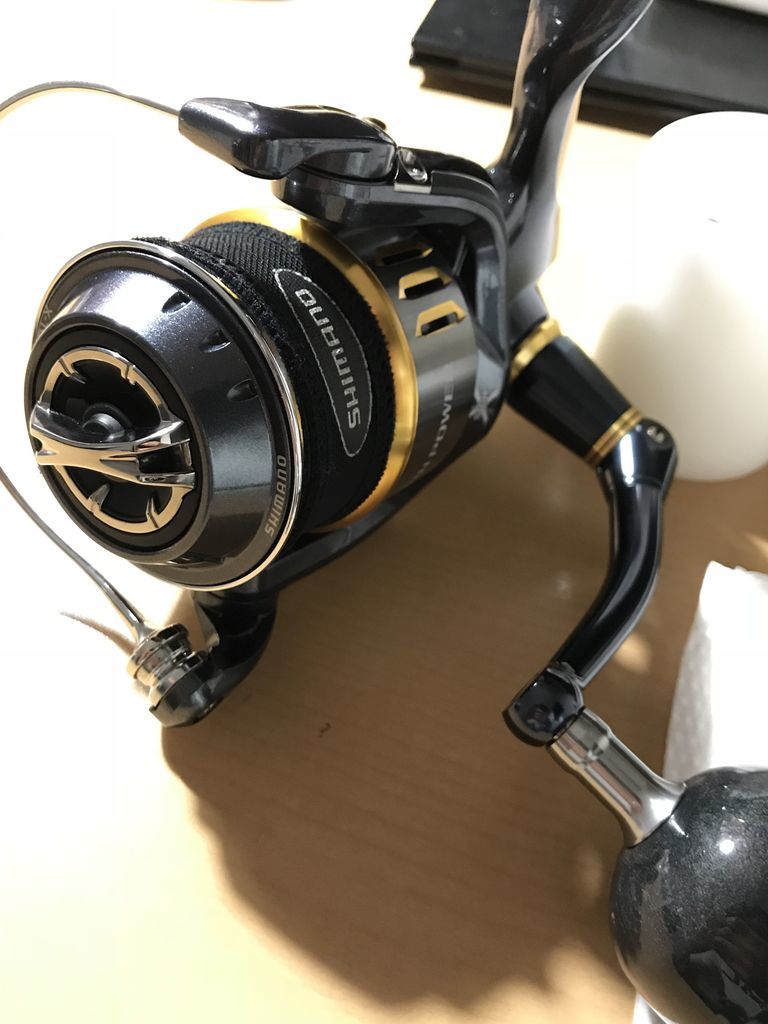

ドラグメンテン完了

初めてやってみたので

1時間程度かかりましたが、

ドラグ構造もわかったので次回からは

もっと早くできちゃいそうです(゚∀゚)

もう1台のツインパも時間作って

やってみようと思います('ω')ノ
